（一）簡介
本過濾器由兩只單筒過濾器、切換閥、旁通閥、發訊器組成?？芍苯影惭b在油箱蓋板上，也可以用管子安裝?？稍谙到y(tǒng)不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用以濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流向油箱的油液保持清潔。
當一只過濾器濾芯堵塞致使進出油口壓差為 0.35MPa 時，發訊器發出訊號，這時轉動換向閥，使備用過濾器工作，然后更換已堵塞的濾芯。
如不能及時更換已堵塞的濾芯，設在濾芯上的旁通閥會自動打開（開啟壓力： 0.4MPa ），從而保護濾芯及系統的正常工作，但用戶應盡快更換濾芯。
濾芯采用玻璃纖維材質，具有過濾精度高，通油能力大，原始?jí)毫p失小，納污量大等優點，其過濾精度以絕對過濾精度標定，符合 ISO 標準。

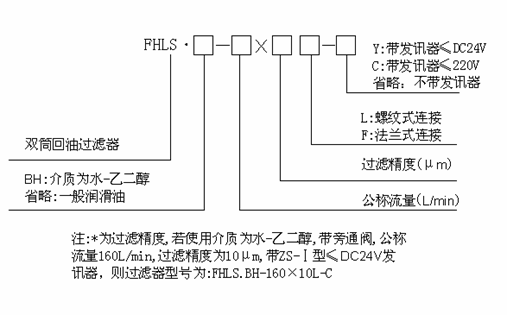

（二）型號說明
（三）技術參
|
型號 |
公稱流 |
過濾精 |
通徑mm |
公稱壓 |
壓力損失 MPa |
發訊裝置 |
重量kg |
濾芯型號 |
||
|
初始 |
最大 |
（V） |
（A） |
|||||||
|
FHLS-60× |
60 |
1
3
5
10
20
30 |
20
25
50
80
100 |
2.5 |
≤ 0.07 |
0.35 |
12
24
36
220 |
2.5
2
1.5
0.25 |
3.2 |
FH0060R*BN/HC |
|
FHLS-110× |
110 |
3.7 |
FH0110R*BN/HC |
|||||||
|
FHLS-160× |
160 |
7.0 |
FH0160R*BN/HC |
|||||||
|
FHLS-240× |
240 |
7.8 |
FH0240R*BN/HC |
|||||||
|
FHLS-330× |
330 |
13.4 |
FH0330R*BN/HC |
|||||||
|
FHLS-660× |
660 |
50.9 |
FH0660R*BN/HC |
|||||||
|
FHLS-950× |
950 |
97.5 |
FH0950R*BN/HC |
|||||||
|
FHLS-1300× |
1300 |
108.0 |
FH1300R*BN/HC |
|||||||

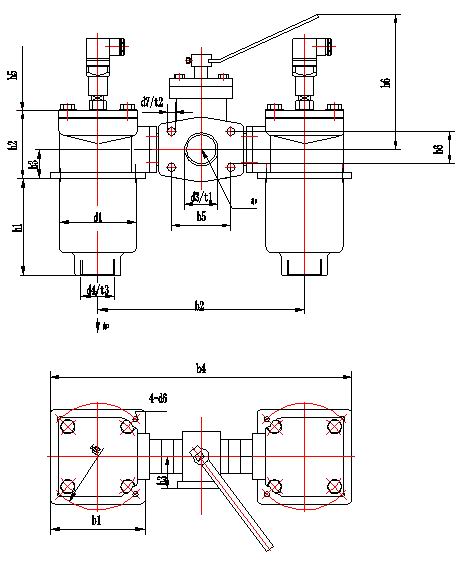

（四）連接尺寸
4.1 FHLS-6 0 ～ 240
|
型型號 |
尺寸（ mm ） |
||||||||||||||||
|
b 1 |
b2 |
b3 |
b4 |
d1 |
d3 |
d4 |
d5 |
d6 |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
t1 |
t3 |
|
|
FHLS-60 × *L- |
96 |
260.5 |
47.5 |
357 |
80 |
G3/4 |
G3/4 |
100 |
M5 |
66 |
88 |
44 |
6 |
80 |
90 |
16 |
17 |
|
FHLS-110 × *L- |
96 |
260.5 |
47.5 |
357 |
80 |
G3/4 |
G3/4 |
100 |
M5 |
133 |
88 |
44 |
6 |
145 |
92 |
16 |
17 |
|
FHLS-160 × *L- |
126 |
335.5 |
56.5 |
461 |
106 |
G1 |
G1 1/4 |
135 |
M6 |
89 |
108 |
54 |
6 |
120 |
95 |
24 |
20 |
|
FHLS-240 × *L- |
126 |
335.5 |
56.5 |
461 |
106 |
G1 |
G1 1/4 |
135 |
M6 |
150 |
108 |
54 |
6 |
180 |
95 |
24 |
20 |
4.2 FHLS-330 ～ 1300
|
型號 |
尺寸（ mm ） |
||||||||||||
|
b 1 |
b2 |
b3 |
b4 |
b5 |
b6 |
d1 |
d3 |
d4 |
d5 |
d6 |
d7 |
h1 |
|
|
FHLS-330×*L- |
150 |
254 |
69 |
404 |
77.8 |
44.9 |
135 |
G2 |
G2 |
170 |
M8 |
M12 |
138 |
|
FHLS-660 *L- |
195 |
330 |
100 |
525 |
106.5 |
61.9 |
180 |
SAE DN |
G3 |
220 |
M12 |
M16 |
243 |
|
FHLS-950×*L- |
250 |
390 |
140 |
640 |
130.2 |
77.8 |
208 |
SAE DN |
SAE DN 90 |
290 |
M16 |
M16 |
251 |
|
FHLS-130 *L- |
250 |
410 |
140 |
640 |
130.2 |
77.8 |
208 |
SAE DN |
SAE DN |
290 |
M16 |
M16 |
332 |
|
型號 |
尺寸（ mm ） |
|||||||
|
h2 |
h3 |
h4 |
h5 |
h6 |
t1 |
t2 |
t3 |
|
|
FHLS-330 × *L- |
131 |
63 |
13 |
180 |
120 |
24 |
17 |
27 |
|
FHLS-660 × *L- |
167 |
83 |
13 |
320 |
130 |
|
20 |
32 |
|
FHLS-950 × *L- |
198 |
93 |
13 |
350 |
180 |
|
25 |
|
|
FHLS-1300 × *L- |
241 |
121 |
13 |
460 |
180 |
|
25 |
|
